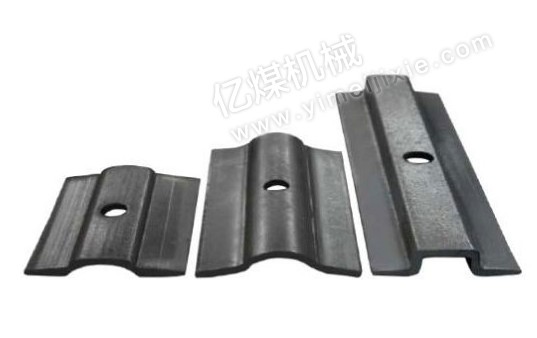

W钢带成型工艺技术

行业科研技术人员分析了国内外辊弯成型技术的研究现状，对W钢带辊弯过程的工艺进行了分析，确定了W钢带成型工艺为卷板辊弯成型工艺，通过计算最终确定了辊弯道次为9道次，其中第一道次的成型辊为校平辊，最后一道次的成型辊为过弯校正辊。考虑到材料的属性及产品的性能最终选定了每道次弯曲的角度，并对前后压辊间距的确定、弯曲方法的选择、坯料宽度的计算等进行了理论分析。

为解决W钢带的连续生产，设计了随动剪切冲孔装置和控制系统。在PLC的控制下，当达到所需要的冲孔长度或者剪切长度时，压紧机构压紧钢带，使活动装置与钢带同步前进，随后冲孔机构或剪切机构开始动作，当冲孔或剪切完成之后，压紧机构松开钢带，之后由回程机构将活动装置推回原始位置。最后计算了随动装置下各液压缸的动作时间，推导出了钢带运行的最大速度与最小钢带长度之间的关系。 基于非线性有限元软件MSC.Marc建立了W钢带成型时的模型，并进行了数值仿真模拟，通过对仿真结果的分析，得到了W钢带辊弯过程中变形部位的等效塑性应力应变、钢带在变形过程中宽度变化、摩擦系数对于辊压力的影响，然后对钢带成型后的回弹进行了分析。 最后针对现有工艺存在的问题，提出了W钢带成型的新工艺，通过仿真分析，验证了该工艺的合理性。该工艺具有钢带拉伸变形量小，压辊受力也较小的优点，在实际生产中得到了良好的效果。
