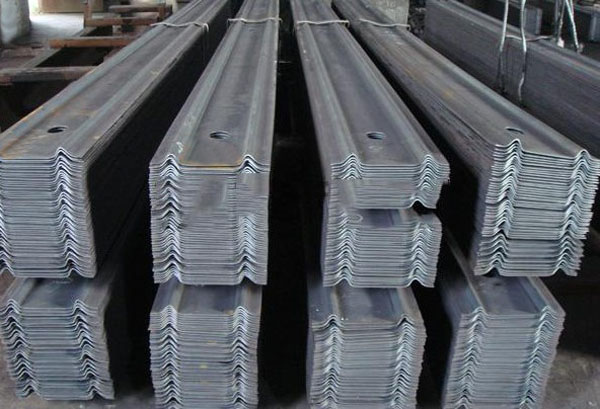

W钢带有哪些承载结构？

---

W钢带通过与锚杆、锚索等构件组合，可形成以下承载结构，显著提升支护系统的整体性能:

1.锚梁系统

结构组成:W钢带通过中部预设的锚杆孔与多根锚杆连接，形成整体承载结构。

功能特点:

均布荷载:将锚杆的集中力分散至更大范围，减少局部应力集中。

扩大支护范围:通过钢带的连续性，覆盖更大面积的顶板或巷道表面。

增强整体性:将分散的锚杆联结为整体，提高支护系统的抗变形能力.

应用场景:适用于矿井巷道、工作面切眼、硐室等中等稳定以下岩层的支护，尤其对破碎顶板、复合顶板及顶板压力大的巷道效果显著。

技术优势:

抗弯截面模量较平钢带提升37-54倍，刚度提高约70倍。

冷轧硬化工艺使抗拉强度增加12%-46%，破断载荷可达400-500kN。

2.锚网W钢带支护系统

结构组成:在锚梁系统基础上，增加金属网形成复合支护结构。

功能特点:

护表能力增强:金属网阻止小块岩石掉落，W钢带提供整体承载，形成“网-带-杆”协同支护。

适应复杂地质:针对高应力巷道、破碎顶板等，通过高强度钢带与强力锚杆配合，解决钢带易撕裂、被压穿等问题。

应用场景:大断面煤巷、软弱岩层及地质构造复杂区域的支护。

3.锚索-W钢带联合支护系统

结构组成:在锚梁系统中引入锚索，形成“锚杆+钢带+锚索”的立体支护结构。

功能特点:

深层加固:锚索提供深层锚固力，W钢带与锚杆控制浅层变形，实现“浅深结合”支护。

抗大变形能力:适用于采深500-1000米的高应力环境，有效控制顶板下沉和巷道收敛。

应用场景:深部矿井、大断面巷道及受动压影响的采区支护。

4.W钢带独立承载结构

结构组成:单根W钢带通过自身强度直接承受荷载，无需依赖锚杆。

功能特点:

快速安装:适用于紧急抢修或临时支护，减少施工时间。

局部强化:对巷道局部薄弱区域进行针对性加固。

应用场景:巷道维修、渭坡治理及堤坝加固等岩土工程领域。
