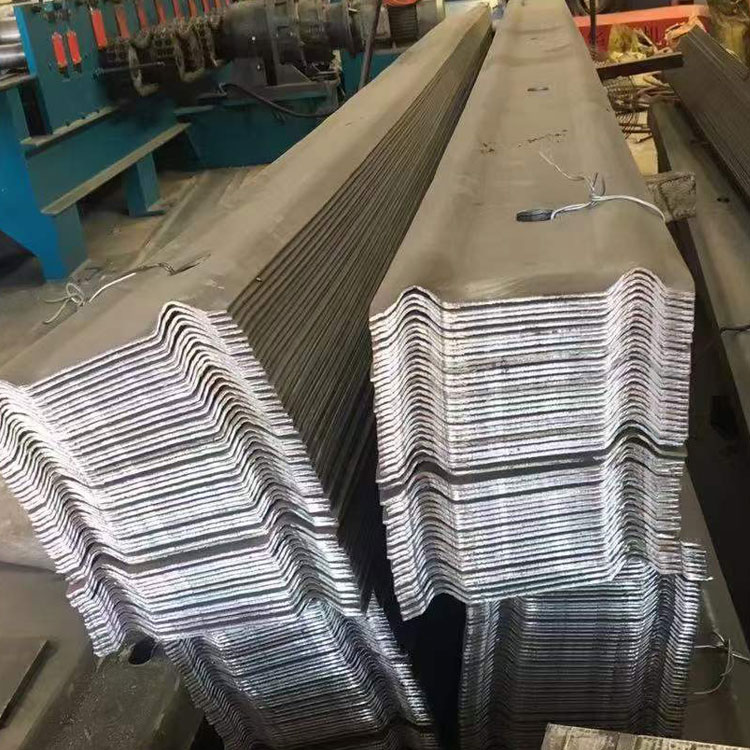

矿用W钢带有哪些工艺特点？

---

矿用W钢带的工艺特点主要体现在以下几个方面:

一、原料选材

采用Q235或Q345高强合金带钢，厚度2.2~5.0mm，宽度180~320mm，抗拉强度375~500N/mm，延伸率8s≥20%。

二、冷弯成型

将平板带钢经模具冷压成W型截面，非热轧成型。冷压过程产生加工硬化，使抗拉强度提高12%~15%，强化工艺下可达28%~46%。W型截面不对称设计，向下截面模量约为向上的2.75倍，安装时大刚度面朝下承压。

三、热处理强化

经过退火消chu内应力，再经820~920℃淬火+回火，在保持韧性的同时大幅提升硬度和磨性。

四、W型截面的力学优势

与同规格平钢带相比，抗弯截面模量提高约37倍，刚度提高约70倍，抗拉强度(冷硬化)提高12%~15%，抗撕裂性远优于平钢带。

五、锚杆孔加工

中部加工与锚杆株距相等的锚杆孔，孔径有34mm、40mm、50x100mm等多种规格，孔距600~1000mm。分为WX系列和WD系列两大系列共32种型号。这种设计使钢带能将分散的多根锚杆联结为整体"锚梁系统"，支护效果远超单一锚杆。

六、综合优势

相比11#矿用工字钢棚，每架可节约钢材约73.4~856.6kg;重量轻、定尺灵活、不易撕裂、安装简便。国内应用采深已达500~1000m+，高应力巷道可选用破断力400~500kN的qiang力W钢带。
