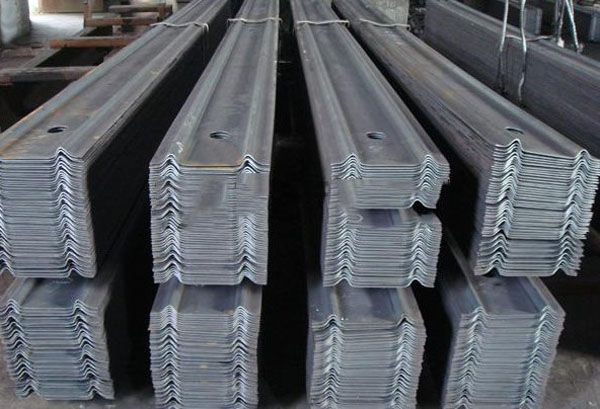

W钢带有哪些结构优化？

---

W钢带的结构优化主要围绕截面形状、成型工艺、孔洞设计三个核心方向展开，相比传统平钢带和钢筋托梁实现了质的飞跃。

一、截面形状优化一W型结构

抗弯截面模量:相比平钢带zui高提高37倍

刚度:提高约70倍

护表面积:从线接触变为面接触，显著扩大与围岩的接触范围，有利于锚杆预应力扩散

二、成型工艺优化一冷轧硬化

抗拉强度提升12%~15%，部分工艺可达28%~46%

屈服点as≥235 N/mm²

抗拉强度ab 达375~500N/mm²

延伸率8s≥20%

三、孔洞与孔距设计优化

中部预设锚杆孔，使W钢带能将分散的多根锚杆联结为整体承载结构，这是相对于平钢带的关键功能优化。

孔径系列:34mm/40mm，适配不同锚杆

孔距:600/700/800/900/1000mm，与锚杆株距匹配

偏差控制在±5mm以内

四、针对高应力场景的强化优化

针对破碎顶板、复合顶板、采深500~1000m的高应力巷道，开发了qiang力W钢带，解决薄钢带在高压下被托板压穿、剪切撕裂的问题。

厚度从3~3.5mm加厚至4~5mm

破断载荷从≥315kN提升至400~500kN

配合qiang力锚杆使用

五、进一步衍生优化一一燕式异型钢带

在W型基础上，结合工字钢优点开发的燕式异型钢带，通过几何力学分析去qu多余截面:

重量比W钢带再轻40%，比工字钢轻85%

强度保持并提升

此外还有球形螺母+冠状孔配合优化:螺母做成球形以适应锚杆倾斜，消chu孔处应力集中，避免螺母压入孔中导致失效。
