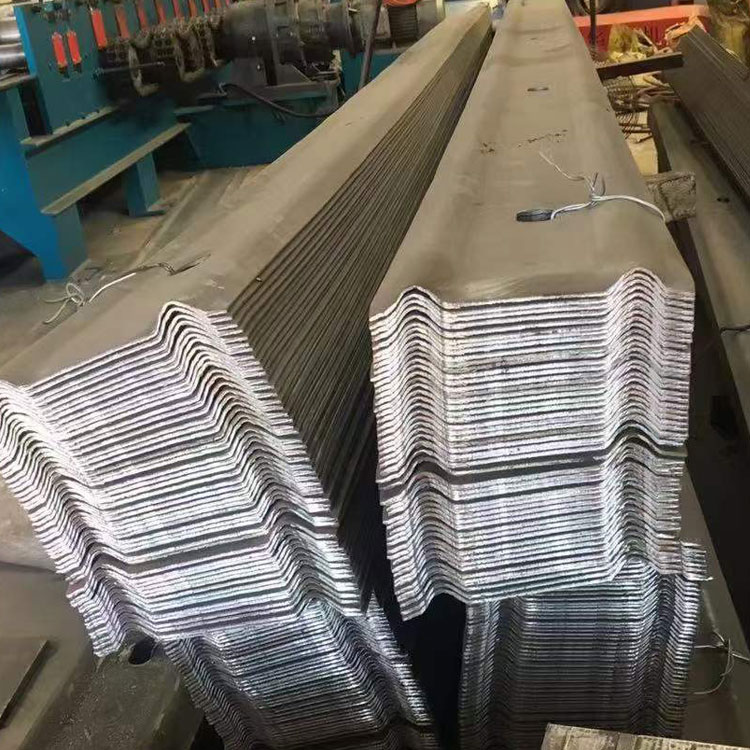

矿用W钢带有哪些抗拉能力？

---

矿用W钢带的抗拉能力主要从三个层面来看:

一、基础材料抗拉强度

屈服点≥235 MPa，抗拉强度在375~500MPa之间，伸长率≥20%，材质为Q235钢。

二、冷加工带来的强度提升

W钢带经过冷弯或冷压成型后，加工硬化会进一步提高抗拉强度:

冷轧硬化:提升12%~15%

冷压硬化:提升28%~46%

也就是说，冷压成型后实际抗拉强度可达约480~730 MPa.

三、实际破断力

WD280-2.8:破断力>284 kN

WD280-3.0:破断力>304 kN

WX280/3.0:破断力≥315 kN

高强度qiang力W钢带:破断力400~500 kN

四、相比平钢带的优势

抗弯截面模量是平钢带的37倍，刚度约为70倍。这也是W钢带在矿用支护中替代平钢带的核心原因-同样的材料，抗拉抗弯能力大幅提升。
