W钢带有哪些承载结构？

W钢带的承载结构可分为自身本体结构和组合协同承载结构两大类。

1.本体W型截面承载结构

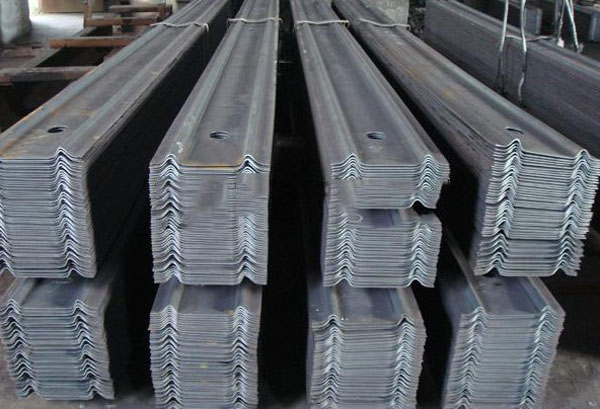

由3-5mm厚的高强合金带钢冷弯成型为连续W形波纹截面，肋高通常8-12mm，该结构使抗弯截面模量较平钢带提升37~54倍，整体刚度提升约70倍，是钢带自身实现高承载的核心基础。

2.锚杆-钢带锚盘支架承载结构

通过钢带预设的匹配螨杆株距的孔位，将分散的多根锚杆串联联结，形成完整的锚盘支架整体受力体系，大幅提升锚杆支护的整体协同承载能力，适配不稳定围岩的支护需求。

3.锚梁系统承载结构

W钢带与锚杆、锚索组合形成锚梁系统，可有xiao控制破碎顶板、复合顶板的围岩变形，适配500-1000米深井的复杂地应力环境，是大断面巷道、硐室支护的主流承载结构形式。

4.复合支护整体承载结构

W钢带搭配金属网、钢支架等构件，形成“钢带+网+支架”的复合整体承载结构，进一步强化护表能力与抗撕裂性能，针对高应力巷道可选用4~5mm加厚型qiang力W钢带，破断载荷可达400~500kN，适配ji端复杂地质条件。
